CT500-5C16銑車五軸聯動鉆攻中心

該系列鉆銑攻牙中心具有高剛性、高精度和高效率加工等特點，采用最佳結構設計，提供整體最佳穩定性能，適用于生產各種形狀復雜的二、三維凹凸模型機復雜的腔體及表面；三軸高速位移可達60m/min，速度快，大大節省加工時間，適用于企業車間批量加工零件，特別適合增壓器葉輪、3C等行業。采用高性能、高可靠性的C80系統，刀具軌跡動態圖形顯示，智慧型警示顯示，自診斷等功能方面使用、維護；多段預讀控制尤其適合于高速大容量程序的模具加工和教學演示；方便了大容量的程序的快速高效傳輸和在線加工。

項目詳情

技術參數：

項目		單位	規格
工作臺	工作臺（長×寬）	mm	650×400
	T型槽（槽數-寬度×節距）	mm	3-14×125
	工作臺最大負荷	kg	300
進給	X/Y/Z軸快速位移	m/min	60/60/60
進給	切削進給速度	m/min	1-30
行程	X/Y/Z軸行程	mm	500×400×300
行程	主軸端面至工作臺面距離	mm	300-630
主軸	主軸規格（安裝直徑/傳動方式）	mm	95/直聯
	主軸錐孔	mm	BT30
	主軸最高轉速	r/min	24000
	主軸馬達功率	kW	3.7/5.5
	主軸電機扭矩	N.m	5.83/8.67
刀具	刀具交換時間(C-C)	s	1.2-1.4
	刀具最大刀徑	mm	80
	最大刀具重量	kg	2
三軸	X軸導軌（線軌寬度/滑塊數量）	mm	25/2
	Y軸導軌（線軌寬度/滑塊數量）		25/2
	Z軸導軌（線軌寬度/滑塊數量）		30/2
	X軸絲杠		Φ28×16
	Y軸絲杠		Φ28×16
	Z軸絲杠		Φ32×16
五軸	轉臺驅動方式		電機直接驅動
	轉盤直徑	mm	160
	旋轉軸盤面高度	mm	245.9
	最大可加工的工件外徑	mm	240
	轉臺容許負載重量（在水平/在傾斜）	kg	40/20
	額定/最大轉速	rpm	1000/1500
	連續/最大切削扭力	Nm	15/25
	定位精度	s	20
	重復定位精度	s	4
	反向誤差	s	4
三軸精度	定位精度	mm	±0.005/300
三軸精度	重復定位精度	mm	±0.003
其他	空氣需求	kg/c㎡	≥6
	氣源流量	mm³/min	≥0.5
	機器重量（綜合）	t	2.8
	機械外形尺寸（長×寬×高）	mm	1600×2250×2250

產品優勢：

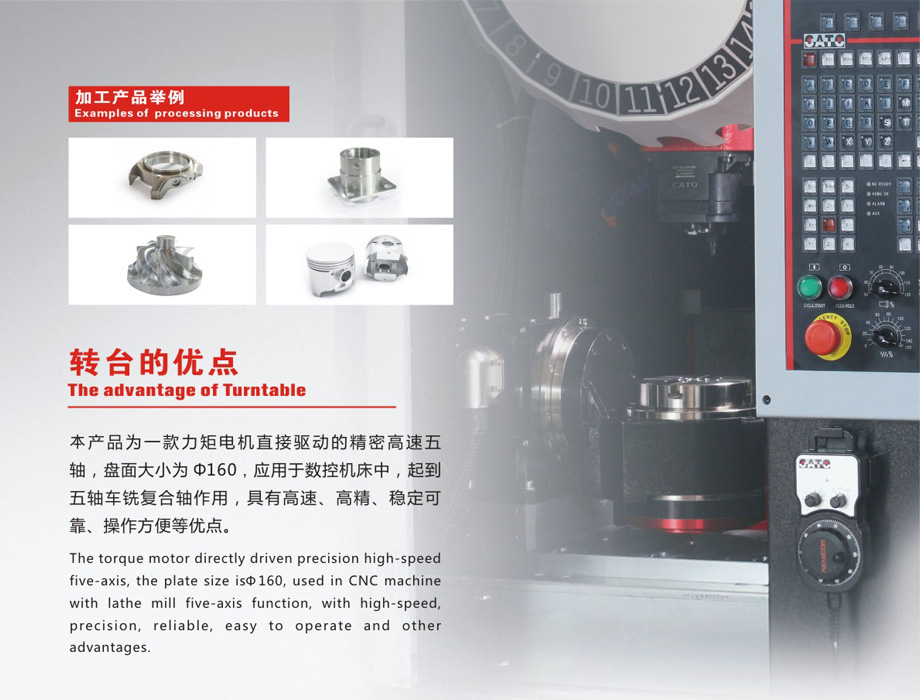

1.降低成本，節省時間和人力。車床+五軸加工中心，工程集約到1臺機器上，降低采購成本，節省時間和人力。

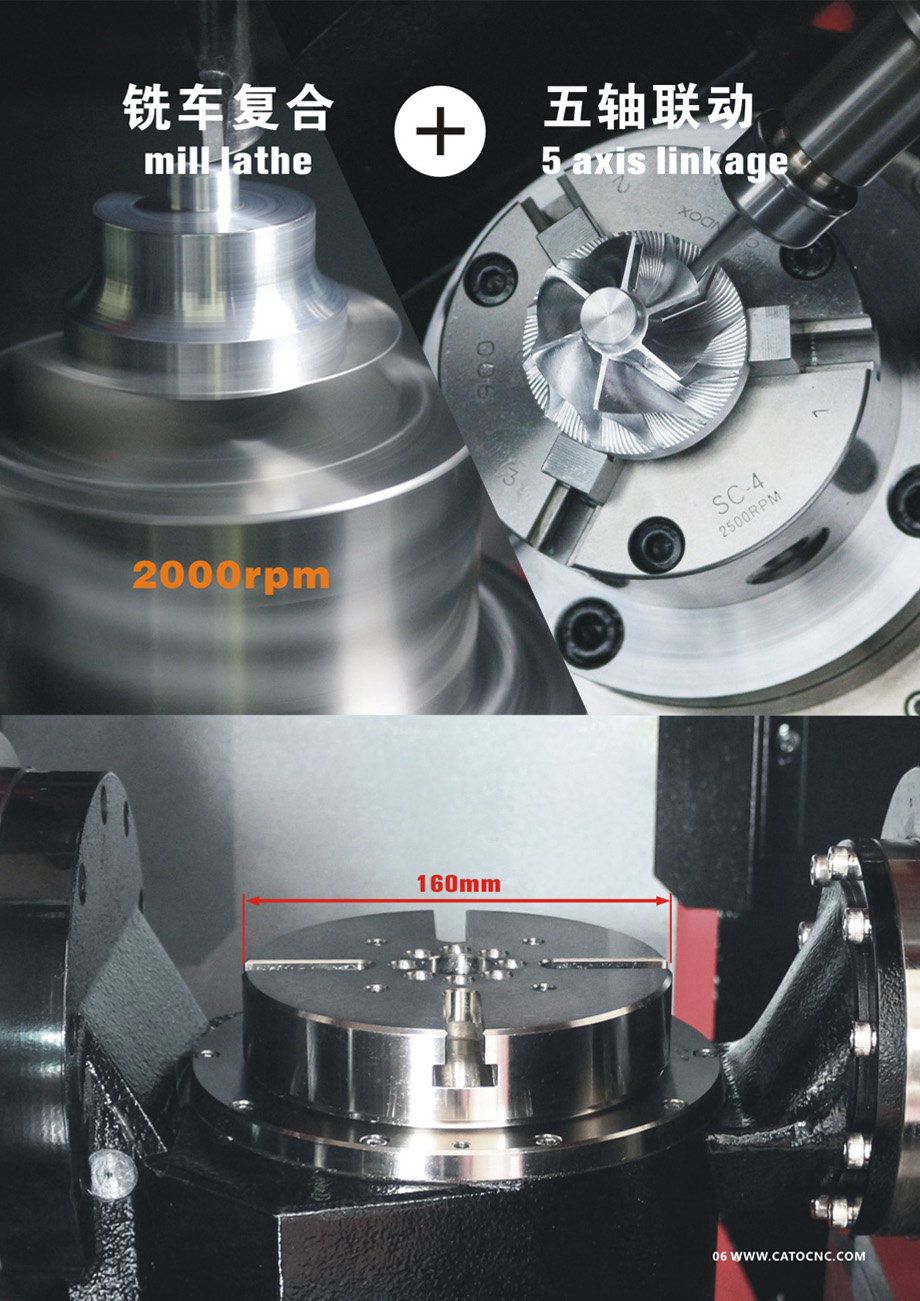

2.轉速高、響應快。采用力矩電機直驅，具有噪音低、無背隙、結構緊湊、運行平穩、壽命長等特點，最高轉速可達2000rpm，同時，該產品可做到0.5 秒快速起停，響應快。
3.五軸車銑多用，效率高。配合主軸可實現車銑復合高效五軸加工，低速銑削時可進行精確分度，車削時可實現高速大扭矩旋轉，從而大幅度提升加工效率；并且本轉臺采用自主專利的剎車結構，剎車可靠且不影響臺面精度。
4.安全可靠。采用高效的氣壓夾緊方式，操作簡易安全，剎車力強勁。
